颜色模型

颜色模型或色彩空间是一个抽象的数学模型，它描述了如何用一组数值元组来表示颜色，通常是三个或四个值或颜色分量。从几何学上讲，色彩空间是一个坐标系，其中每种颜色都由一个点表示。

颜色模型的目的是以一种标准的、普遍接受的方式来规定颜色。不同的颜色模型适用于不同的应用场景。有些是面向硬件的（例如用于显示器的RGB模型），有些是面向感知的（例如更接近人类颜色感知的HSV和L*a*b*模型），还有一些是为特定任务（如打印）量身定制的（例如CMYK）。

理解不同色彩空间的特性在计算机视觉中至关重要，因为颜色表示的选择会显著影响图像分割、物体识别和特征提取等任务的算法性能。

RGB颜色模型¶

RGB（红、绿、蓝）颜色模型是一种加色模型，其中红、绿、蓝三种光以不同方式叠加，以重现各种颜色。该模型的名称来源于三种加色法基色（红、绿、蓝）的英文首字母。

此模型与显示硬件（如显示器和数码相机）有着根本的联系，这些硬件使用红色、绿色和蓝色的元件（发光体或传感器）来生成或捕捉颜色。如 Figure 1 所示，基色可以组合产生二次色：青色（绿+蓝）、品红色（红+蓝）和黄色（红+绿）。三种基色以最大强度组合会产生白色。

在几何上，RGB颜色模型被表示为一个三维笛卡尔坐标系中的单位立方体（Figure 2）。坐标轴对应R、G、B三个分量。原点（0,0,0）代表黑色，对角（1,1,1）代表白色。立方体的顶点代表基色和二次色。

对于数字图像，R、G、B值通常是量化的。在标准的24位彩色图像中，每个通道由8位表示，这意味着每种基色的强度范围可以从 $\{0, \dots, 255\}$ 。这总共允许 $256^3 \approx 1670$ 万种不同的颜色。

import numpy as np
from myst_nb import glue
import plotly.graph_objs as go

v = np.arange(0,1.5,1)
r, g, b = np.meshgrid(v, v, v)
r = r.flatten()
g = g.flatten()
b = b.flatten()

color = []
for i in range(len(r)):
    R, G, B = 255*r[i], 255*g[i], 255*b[i]
    clr = f"rgba({R},{G},{B},1)"
    color.append(clr)

trace = go.Scatter3d(
    x=r, y=g, z=b,
    mode='markers',
    marker=dict(
        size=10,
        color=color,
        line=dict(width=1, color="#333")
    ),
    hovertemplate="RGB = (%{x}, %{y}, %{z})",
    name=""
)

data = [trace]
layout = go.Layout(
    height=400,
    width=400,
    margin=dict(l=10, r=10, b=10, t=0),
    scene_camera=dict(
        eye=dict(x=1.5, y=1.2, z=1.2),
    ),
    scene = dict(
        xaxis_title='R',
        xaxis=dict(nticks=3,spikesides=False,backgroundcolor="rgba(0,0,0,0.1)"),
        yaxis_title='G',
        yaxis=dict(nticks=3,spikesides=False,backgroundcolor="rgba(0,0,0,0.1)"),
        zaxis_title='B',
        zaxis=dict(nticks=3,spikesides=False,backgroundcolor="rgba(0,0,0,0.1)"),
    )
)

fig = go.Figure(data=data, layout=layout)
fig.show()

HSV 和 HSL 颜色模型¶

虽然RGB模型对硬件很方便，但对于人类的颜色感知来说却不太直观。我们通常不会用红、绿、蓝分量来描述颜色。**HSV（色相、饱和度、明度）和HSL（色相、饱和度、亮度）**颜色模型旨在更符合感知。

色相 (H): 代表纯色（例如，红、绿、黄）。它以围绕中心轴的角度（0° 到 360°）来衡量。
饱和度 (S): 代表颜色的“纯度”或“鲜艳度”。范围从0（灰色调）到1（最纯的颜色）。
明度 (V) / 亮度 (L): 代表颜色的明暗程度。
- 明度范围从0（黑色）到1（纯饱和色）。
- 亮度范围从0（黑色）到1（白色）。亮度为0.5时对应最纯的饱和色。

几何上，HSV空间通常表示为圆锥体或六棱锥，而HSL则表示为双圆锥或双六棱锥（Figure 3）。这些模型在图像处理中的一个关键优势是，它们将强度（V或L）与颜色信息（H和S）分离开来。这使得算法可以只对强度通道进行操作，而不影响颜色，这对于在彩色图像上进行直方图均衡化等任务非常有用。

从RGB到HSV的转换是一种非线性变换。假设R、G、B值被归一化到[0, 1]范围：

V = \max(R, G, B)

(1)

\delta = V - \min(R, G, B)

(2)

S = \begin{cases} 0, & \text{if } V = 0 \\ \frac{\delta}{V}, & \text{if } V > 0 \end{cases}

(3)

H = 60^\circ \times \begin{cases} \text{undefined}, & \text{if } \delta = 0 \\ \frac{G - B}{\delta} \pmod 6, & \text{if } V = R \\ \frac{B - R}{\delta} + 2, & \text{if } V = G \\ \frac{R - G}{\delta} + 4, & \text{if } V = B \end{cases}

(4)

色相的范围在 $[0^\circ, 360^\circ)$ 。注意，如果 $\delta=0$ ，颜色是无彩色的（灰色调），此时色相未定义。

CMYK颜色模型¶

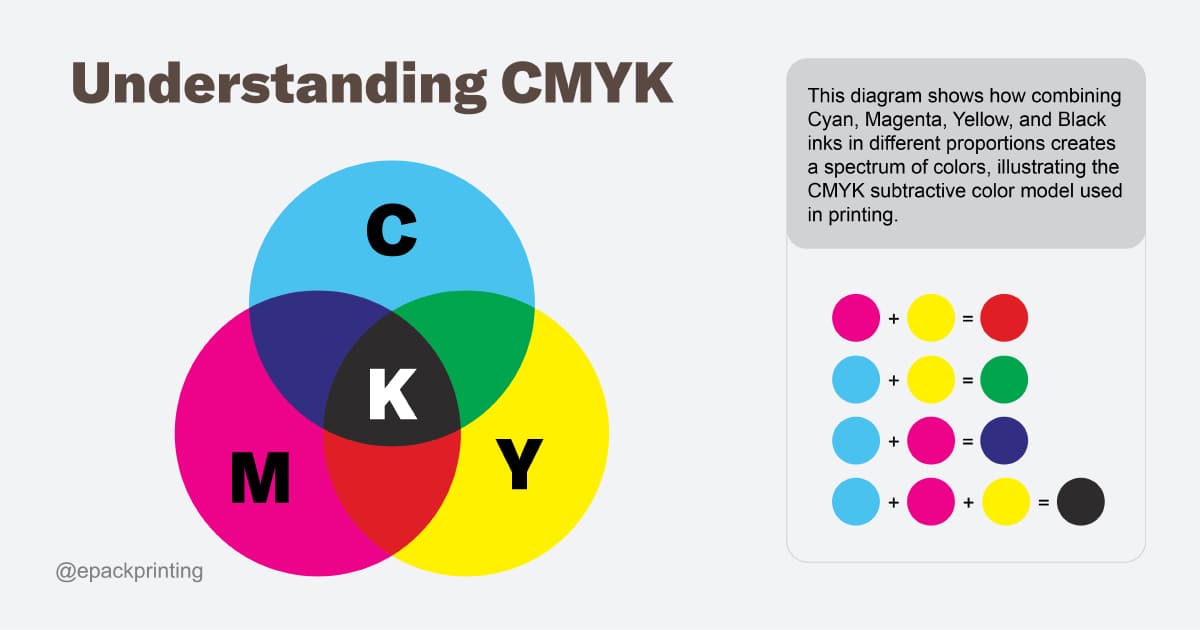

CMYK（青色、品红、黄色、黑色）模型是一种减色模型，用于彩色打印。它与加色RGB模型相对应。

在减色模型中，颜色是通过从白色表面（如纸张）开始并从中减去亮度来创建的。当光线照射到纸张上时，油墨中的颜料会吸收或“减去”某些波长的光。我们感知到的颜色是反射的光。

青色吸收红光。
品红色吸收绿光。
黄色吸收蓝光。

理论上，将青色、品红和黄色以最大强度混合应该产生黑色。然而，在实践中，由于油墨中的杂质，结果是一种深沉的、浑浊的棕色。为了产生纯正的黑色调并节省油墨，添加了**黑色（Key）**分量，从而形成了CMYK模型。

从RGB到CMY的转换很简单（假设所有值都在[0, 1]范围内）：

C = 1 - R \\ M = 1 - G \\ Y = 1 - B

(5)

从CMY到CMYK的转换更为复杂，并取决于要使用的黑色油墨量。

Lab* 色彩空间 (CIELAB)¶

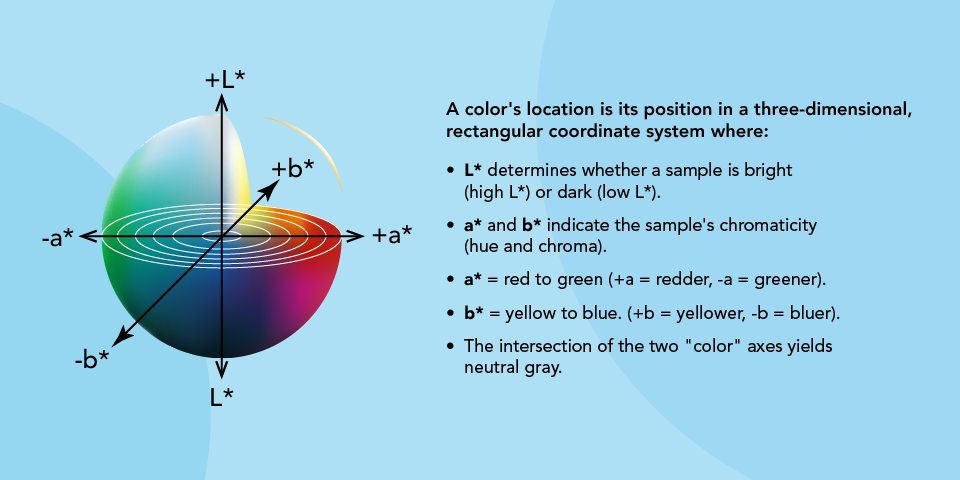

L*a*b* (CIELAB) 色彩空间是一种感知均匀的色彩空间，这意味着数值上的变化对应于相似的感知颜色变化。这是相对于RGB和HSV的一个显著优势，在后两者中，相同的数值变化可能会根据颜色的不同产生非常不同的感知效果。

L*a*b* 空间由三个分量定义：

L*: 亮度分量，范围从0（黑色）到100（白色）。
a*: 绿-红轴，负值表示绿色，正值表示红色。
b*: 蓝-黄轴，负值表示蓝色，正值表示黄色。

由于其感知均匀性，L*a*b* 空间常用于高端色彩校正、工业颜色匹配，以及作为计算机视觉算法（如图像分割）的特征空间，因为L*a*b* 空间中两种颜色之间的欧氏距离能很好地近似它们的感知差异。

Y’CbCr 色彩空间¶

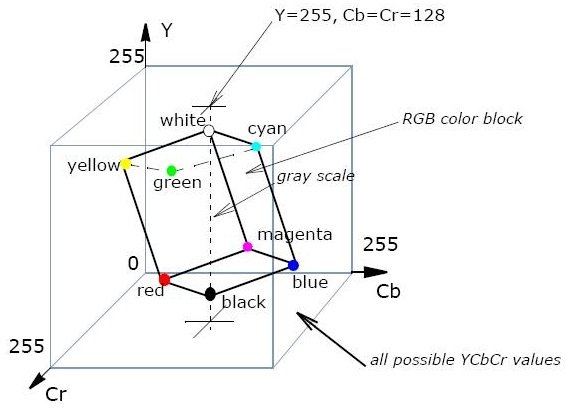

Y’CbCr 色彩空间广泛用于视频和图像压缩标准，如JPEG和MPEG。它是一系列色彩空间的统称，将图像分为一个亮度分量（Y’）和两个色度分量（Cb和Cr）。

Y’: 亮度分量，表示颜色的明亮程度。
Cb: 蓝色差异色度分量。
Cr: 红色差异色度分量。

Y’CbCr 的主要优点是它将亮度信息与颜色信息分开。人类视觉系统对亮度变化的敏感度远高于对颜色变化的敏感度。压缩算法利用这一点进行色度子采样，即以低于Y’分量的空间分辨率来存储Cb和Cr分量。这显著减少了存储图像所需的数据量，而感知损失却很小。这是Y’CbCr在数字视频和图像压缩中如此普遍的关键原因。
